耐環境型數顯測微儀
光柵式測微計LG100系列
小型計數器 E計數器
既可聯入生產線使用又可在測量室內使用
實現了同級別高精度和耐環境性。
光柵式測微儀LG100系列
高精度
可確保聯人生產線及嵌人式設備市場所需的再現性精度。 正因?yàn)橛蓽y(cè)量?jī)x器的制造商生產，才能保證整個測量范圍的重復精度(2)和窄范圍精度
耐環境
滑動耐久性達5.000萬次以上漲，防護等級P67G。 橡膠套管、電纜套管采用強耐油材質，在惡尖環境下也可使用。
測量范圍10 mm型(基于本公司試驗的實際值)
原點檢測功能
所有系列均配備原點信號輸出功能。 嵌人其他設備使用時基準設置作業更容易即使發生超速等錯誤，也可輕松再現原點位置，可靠性高

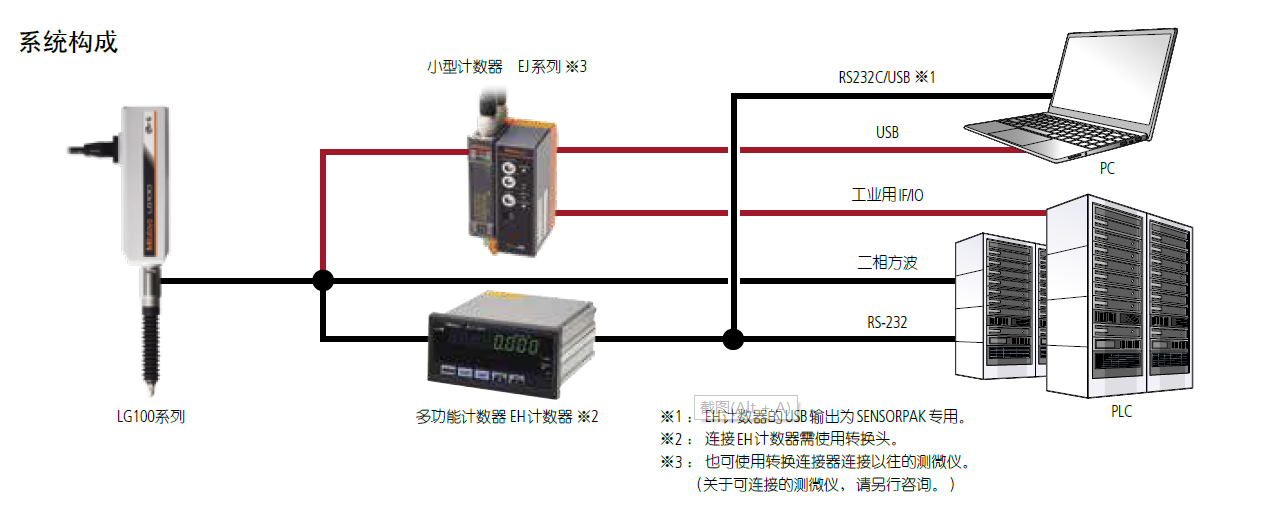

可連接2種計數器
可連接適合聯人生產線或嵌人設備的小型計數器((計數器)以及適合在測量室內使用的多功能計數器(EH計數器)%。 可根據用途選擇最合適的計數器。 連接多功能計數器(EH計數器)時需使用轉換頭
小型化和操作性的融合

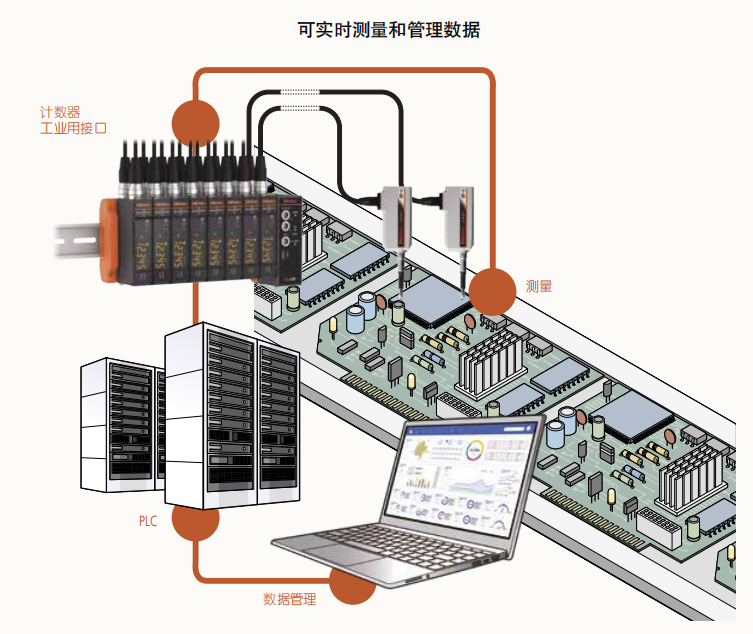

高速、節省空間，實現了生產現場的可視化、生產效率的提高、信息的積累小型計數器(EJ計數器)最多可連接8臺，光柵式測微儀最多可連接16軸。無需電纜即可在DN導軌上直接連接各個裝置，不占空間。1個電源可驅動所有連接的裝置和測微儀
CC-Link連接、USB連接
可連接小型計數器(EJ計數器)和接口裝置，通過工業用接口(CC-Link)輸出數據實現數據的常時監視和趨勢管理。 此外，備有USB 接口，可輕松連接計算機。漲計劃在今后擴充接口。
軸間計算功能
可對連接在同一個計數器上的2軸進行和差計算。
此外，還具有公差判定、峰值保持等功能.
SOFTWARE 軟件

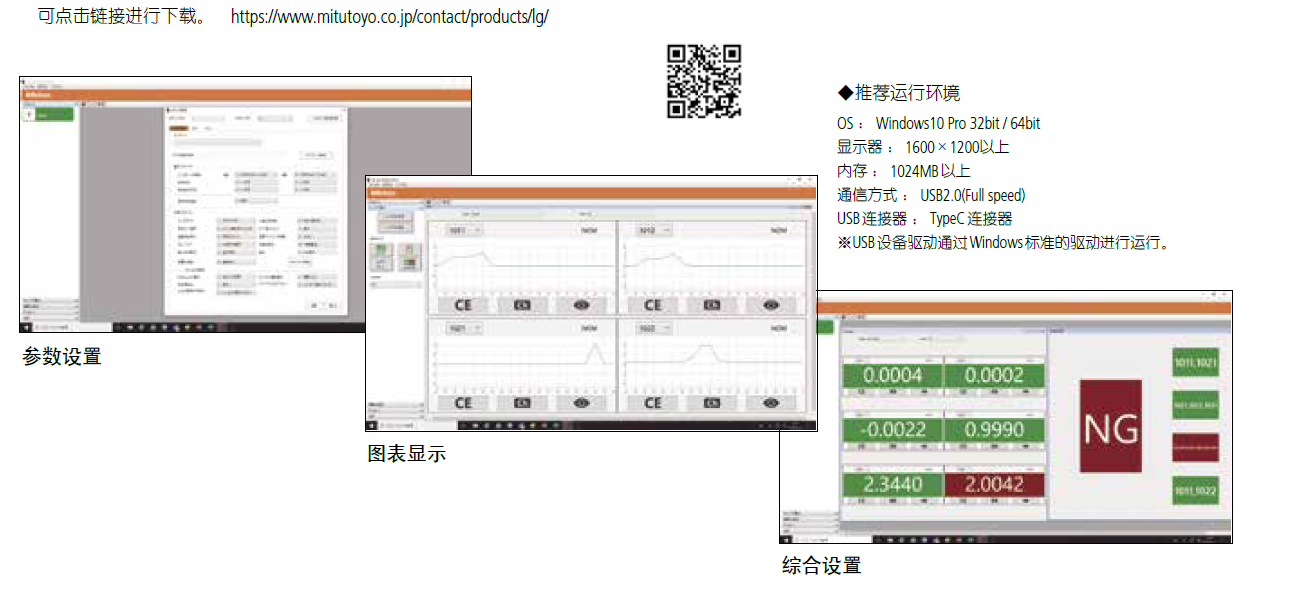

LG QuickSetupTool
小型計數器((計數器)的沒置工具，使用計數器操作鍵進行的各種設置可通過計算機輕松完成。此外，也可通過PC 查看測量值和演算結果?？蓮闹黜?yè)上免費下載使用。
濃本軟件僅適用于小型計數器([計數器)。 需連接接口裝置

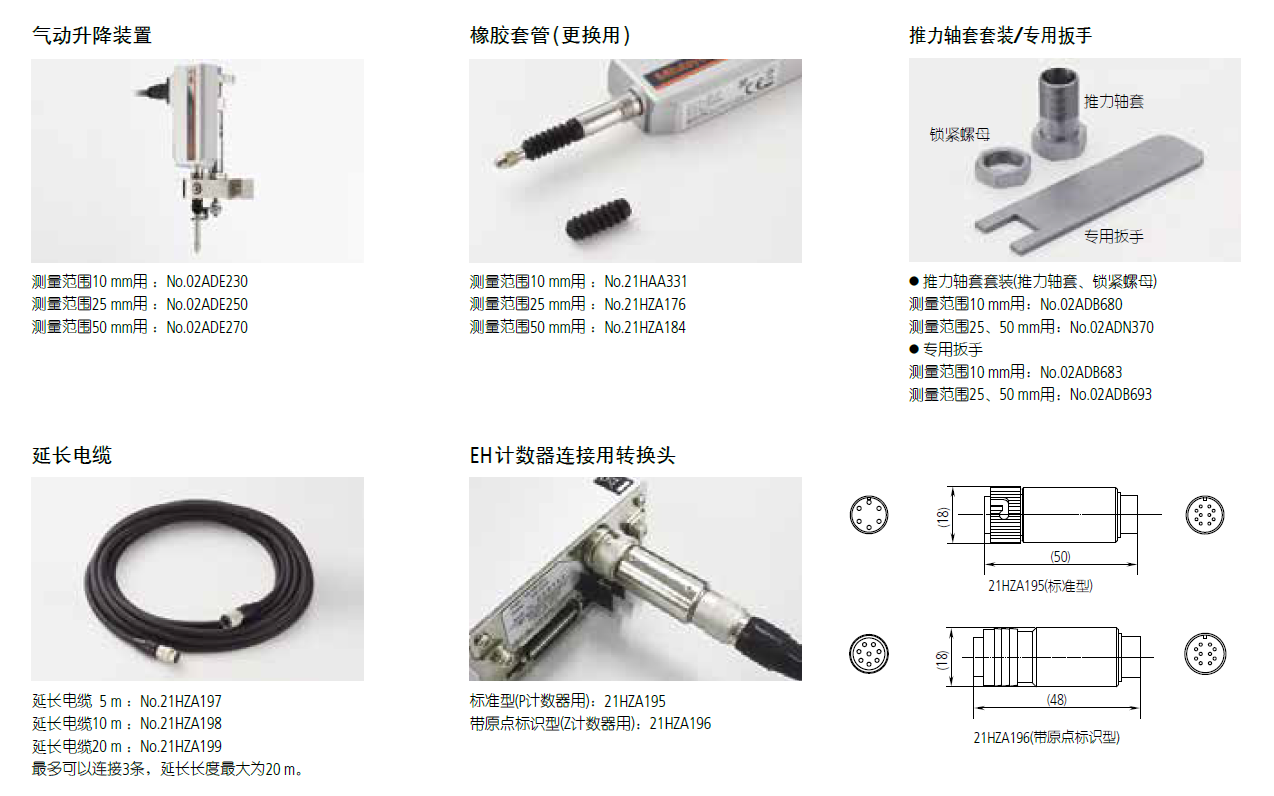

選件

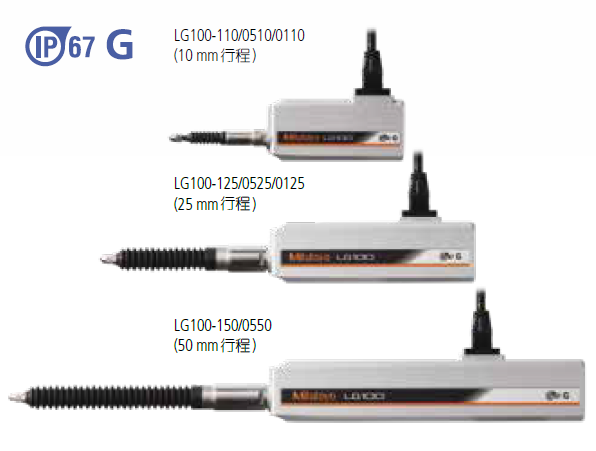

LG100系列
貨號 | 542-190 | 542-191 | 542-192 | |
| 型號 | LG100-110 | LG100-0510 | LG100-0110 | |
| 測量范圍 | 10 mm | |||
| 分辨力 | 1um | 0.5um | 0.1 m | |
指示精度(20 °C) L=任意測量長度 | 1.5 + L/50um | 0.8 + L/50 um | ||
窄范圍精度 | 0.5 um(任意20 m的范圍) | |||
| 重復精度: 2σ(20 °C) | 0.3 um | |||
原點重復精度: σ(20 °C) | σ<0.5 um (在同一方向通過原點的恒定速度低于300 mm/s) | |||
測力 | 測桿朝下 | 1.4N以下 | ||
| 測桿水平 | 1.3 N以下 | |||
| 測桿朝上 | 1.2 N以下 | |||
| 響應速度 | 1,500 mm/s | 400 mm/s | ||
| 邊緣間距 | 500 ns(2 MHz) | 250 ns(4 MHz) | ||
| 輸出信號間距 | 4um | 2 um | 0.4 um | |
| 原點信號(Z相)位置 | 距測頭頂端(下死點)約3 mm | |||
| 軸套直徑 | Φ8 mm | |||
| 質量 | 約260 g | |||
| 使用溫度(濕度)范圍 | 0~50℃(20~80%RH、無凝結) | |||
| 儲存溫度(濕度)范圍 | -10~60℃(20~80%RH、無凝結) | |||
| 標準附件 | 測頭更換用扳手: No.538610 | |||
貨號 | 542-193 | 542-194 | 542-195 | |
| 型號 | LG100-125 | LG100-0525 | LG100-0125 | |
| 測量范圍 | 25mm | |||
| 分辨力 | 1um | 0.5um | 0.1 m | |
指示精度(20 °C) L=任意測量長度 | 1.5 + L/50um | 0.8 + L/50 um | ||
窄范圍精度 | 0.5 um(任意20 m的范圍) | |||
| 重復精度: 2σ(20 °C) | 0.3 um | |||
原點重復精度: σ(20 °C) | σ<0.5 um (在同一方向通過原點的恒定速度低于300 mm/s) | |||
測力 | 測桿朝下 | 4.6N以下 | ||
| 測桿水平 | 4.3 N以下 | |||
| 測桿朝上 | 4.0 N以下 | |||
| 響應速度 | 1,500 mm/s | 400 mm/s | ||
| 邊緣間距 | 500 ns(2 MHz) | 250 ns(4 MHz) | ||
| 輸出信號間距 | 4um | 2 um | 0.4 um | |
| 原點信號(Z相)位置 | 距測頭頂端(下死點)約5mm | |||
| 軸套直徑 | Φ15mm | |||
| 質量 | 約300 g | |||
| 使用溫度(濕度)范圍 | 0~50℃(20~80%RH、無凝結) | |||
| 儲存溫度(濕度)范圍 | -10~60℃(20~80%RH、無凝結) | |||
| 標準附件 | 測頭更換用扳手: No.210187 | |||
貨號 | 542-196 | 542-197 | |
| 型號 | LG100-150 | LG100-0550 | |
| 測量范圍 | 50mm | ||
| 分辨力 | 1um | 0.5m | |
指示精度(20 °C) L=任意測量長度 | 1.5 + L/50um | ||
窄范圍精度 | 0.5 um(任意20 m的范圍) | ||
| 重復精度: 2σ(20 °C) | 0.3 um | ||
原點重復精度: σ(20 °C) | σ<0.5 um (在同一方向通過原點的恒定速度低于300 mm/s) | ||
測力 | 測桿朝下 | 5.7N以下 | |
| 測桿水平 | 5.3 N以下 | ||
| 測桿朝上 | 4.9 N以下 | ||
| 響應速度 | 1,500 mm/s | ||
| 邊緣間距 | 500 ns(2 MHz) | 250 ns(4 MHz) | |
| 輸出信號間距 | 4um | 2um | |
| 原點信號(Z相)位置 | 距測頭頂端(下死點)約5mm | ||
| 軸套直徑 | Φ15mm | ||
| 質量 | 約400 g | ||
| 使用溫度(濕度)范圍 | 0~50℃(20~80%RH、無凝結) | ||
| 儲存溫度(濕度)范圍 | -10~60℃(20~80%RH、無凝結) | ||
| 標準附件 | 測頭更換用扳手: No.210187 | ||

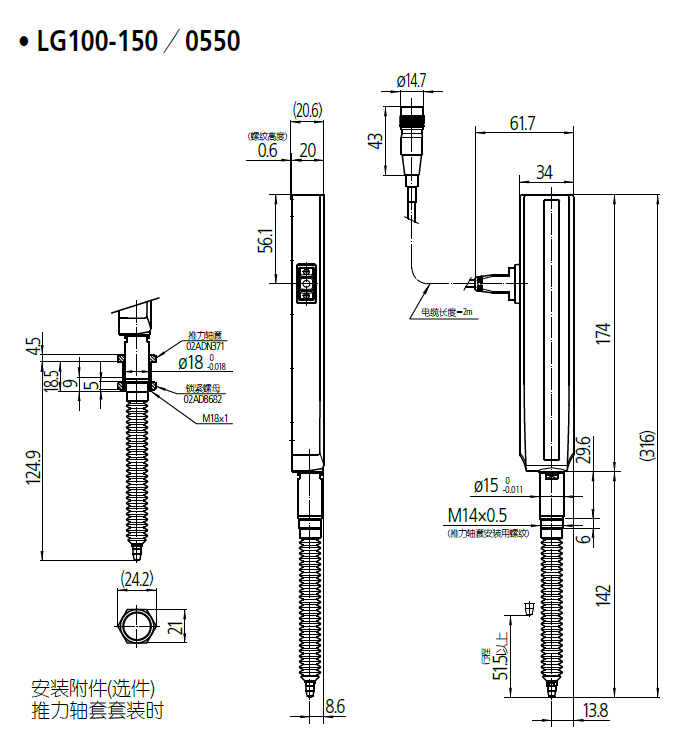

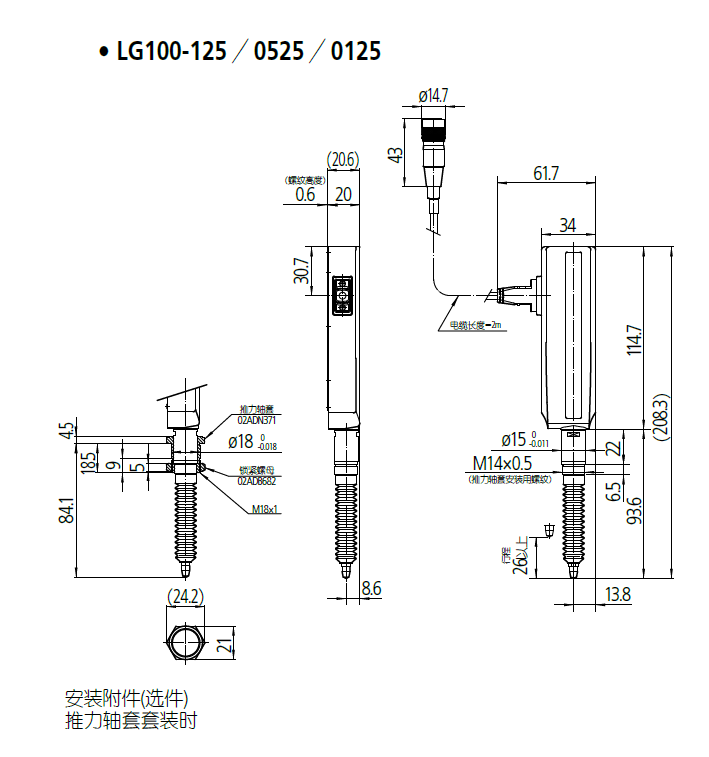

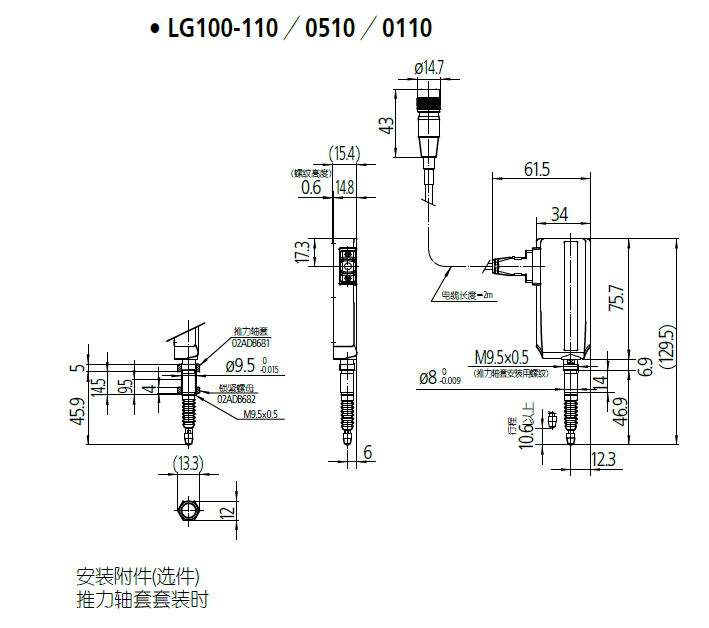

外觀尺寸圖 單位：mm
![0)`2MF52E]K[G_XOE84I@WL.png](http://www.chainsir.com.cn/uploadfile/202301/5b4cb2f3dd00a.png "0)`2MF52E]K[G_XOE84I@WL.png")

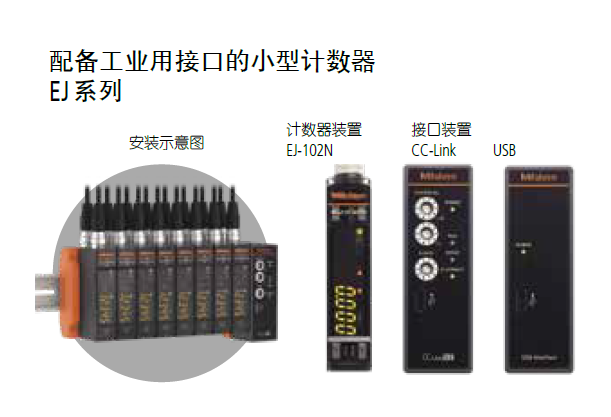

EJ-102N/接口裝置CC-Link/接口裝置USB
貨號 | 542-080 | |
| 型號 | EJ-102N | |
| 顯示單位 | mm | |
| 光柵式測微儀連接端口數 | 2 | |
適用測微儀信號 | 差動方波、帶原點標識的差動方波 (5 um、1μm、0.5 um、0.1 pμm分辨力) | |
| 輸入響應頻率 | 5MHz | |
| 用戶接口 | 顯示 | 負號+8位及指示符(顯示軸數為1軸，手動切換) |
| 鍵數 | 4 | |
| 外部輸入輸出 | I/0端口數 | 輸人: 4個端口(Ch切換、峰值清除、保持、預置) 輸出: 4個端口(Err/ALLGO、 公差判定) |
| 適用通信標準 | CC-Link、USB (通過選件接口裝置進行支持) | |
| 裝置最大連接數 | 8臺E計數器+ 1臺接口裝置 (選件)(光柵式測微儀最大連接數: 16個) | |
| 電源額定 | 輸入電壓 | 10V~27V DC |
| 最大消耗功率 | 僅1臺: 3 W以下(含2個光柵式測微儀) 最大連接時: 30 W以下(含接口裝置和光柵式測微儀16個) | |
| 使用溫度(濕度)范圍 | 0~50℃(20~80%RH、無凝結) | |
| 儲存溫度(濕度)范圍 | -10~60℃(20~80%RH、無凝結) | |
| 主機質量 | 約120g | |
| CE標志 | EMC指令: EN 61326-1 Immunity test requirement: Clause 6.2 Table 2 Emission limit: Class A RoHS指令: EN IEC 63000 | |
貨號 | 21HZA 186 | |
| 型號 | 接口裝置CC-Link | |
| 適用接口 | USB 2.0 Full Speed | |
| CC-Link Ver. 1.10 | ||
CC-Link Ver. 2.00 | ||
| 用戶接口 | 顯示 | POWER(綠)、RUN(綠)、ERROR(紅)、 EJ-CONNECT(綠) |
| 開關 | 旋轉開關x3 (站號設置x2、通信速度設置x 1) | |
| 功能 | USB、CC-Link 各協議通用、當前值的讀取※1、當前值的保持(軟件保持)、E計數器的參數設置、公差判定值的設置、預置值的設置、預置/調零 的清除、峰值清除、錯誤清除 ※1 CC-Link僅Ver.2.00支持。 | |
| 電源 | EJ-102N供電(無法通過USB供電) | |
| 使用溫度(濕度)范圍 | 0~50℃(20~80%RH、無凝結) | |
| 儲存溫度(濕度)范圍 | -10~60℃(20~80%RH、無凝結) | |
| 主機質量 | 約120g | |
| CE標志 | EMC指令: EN 61326-1 Immunity test requirement: Clause 6.2 Table 2 Emission limit: Class A RoHS指令: EN IEC 63000 | |
貨號 | 21HZA149 |
| 型號 | 接口裝置USB |
| 適用接口 | USB 2.0 Full Speed |
| 用戶接口 | POWER(綠) |
| 功能 | 當前值的讀取、當前值的保持(軟件保持)、EJ計數器的參數設置、公差判定值的設置、預置值的設置、預置/調零的清除、峰值清除、錯誤清除 |
| 電源 | EJ-102N供電(無法通過USB供電) |
| 使用溫度(濕度)范圍 | 0 °C ~ 50℃(20%RH ~ 80%RH、無凝結) |
| 儲存溫度(濕度)范圍 | - 10 °C ~ 60 °C(20%RH ~ 80%RH、無凝結) |
| CE標志 | EMC指令: EN 61326-1 Immunity test requirement: Clause 6.2 Table 2 Emission limit: Class A RoHS指令: EN IEC 63000 |
可連接的光柵式測微儀系列 | 轉換電纜(選件) |
| LG100 | 不需要 |
| LGF-Z | 需要(貨號21HZA194) |
| LGF/LGKLGB/LG | 需要(貨號21HZA193) |
