測量范圍：5 mm、12 mm、30 mm（按訂單生產）
分辨率 ： 0.1 μm
精度：1 μm p-p 至 1.7 μm p-p（取決于測量范圍和分辨率）。 )
高響應速度：80 m/min
軸承結構 ： 采用耐用的滾珠花鍵軸承，提高滑動性能
高耐久性 ： 超過 3.2 億次滑動次數（截至 2021 年 1 月持續評估）
保護等級 ： IP67 兼容 （輕角型安裝空氣管時）
內置原點
某些法蘭類型可以牢固地固定。
| 主要規格 | ||||
|---|---|---|---|---|
*1 不包括公司 BOX 和連接器部分 ※2 輕角型，使用φ4mm管時 *3 不包括電纜部分和公司 BOX 內容如有更改，恕不另行通知。 | ||||
| 類型名稱 | DF812SR、DF812SFR | DF812SLR、DF812SFLR | DF812SVR | |
| 測量范圍 | 12 mm | |||
| 分辨率 | 0.1 μm | |||
| 精度（在 20 °c 時） | 1 μm p-p | |||
| 測量力（20 °c 時） | 向上 ： 0.4 ±0.3 N 0.6 ±0.5 N （氣動擠出類型） 橫向位置 ： 0.5 ±0.3 N 0.7 ±0.5 N （氣動擠出類型） 向下位置 ： 0.6 ±0.3 N 0.8 ±0.5 N （氣動擠出類型） 氣壓 0.055 MPa | |||
| 響應速度 | 80 m/min | |||
| 原點位置 | 主軸移動位置 1 mm ±0.5 mm | |||
| 原點響應速度 | 80 m/min | |||
| 輸出 | 專用串行通信協議 | |||
| 主軸驅動系統 | 彈簧擠出 | 彈簧擠出/真空引入 | 氣動擠出 | |
| 保護等級 ※1 | 直型 ： IP67 ; 直角類型 ： IP64 （IP67 +2） | |||
| 抗振動 | 100 m/s2 (20 ～ 2,000 Hz) | |||
| 抗沖擊 | 1,000 m/s2 (11 ms) | |||
| 工作溫度范圍 | 0 至 +50 °c（無冷凝） | |||
| 存儲溫度范圍 | -20 至 +60 °C（90% RH 或更低） | |||
| 電源電壓 | DC+10 ～ +30 V | |||
| 功耗 | 1.2 W 或更少 | |||
| 質量 ※3 | 約 30 g | |||
| 探頭電纜長度 | 2 m | |||
| 輸出電纜長度 | 高達 20 米（請使用 CE34 系列（單獨出售） | |||
| 測量?jī)x器 | 帶硬質合金球面安裝螺釘 M2.5 | |||

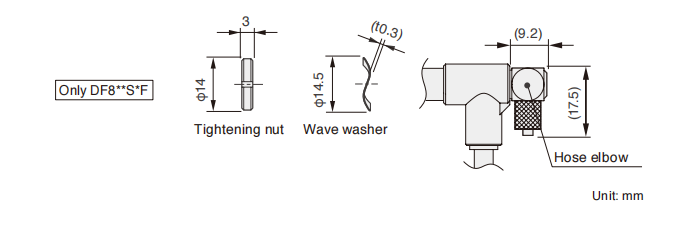

| 配件 | 使用說明書，1 個扳手，1 個 軟管彎頭（DF8*S*L**） 緊固螺母、夾緊扳手、波墊圈、止轉銷各 1 個（DF8*S*F** | |||

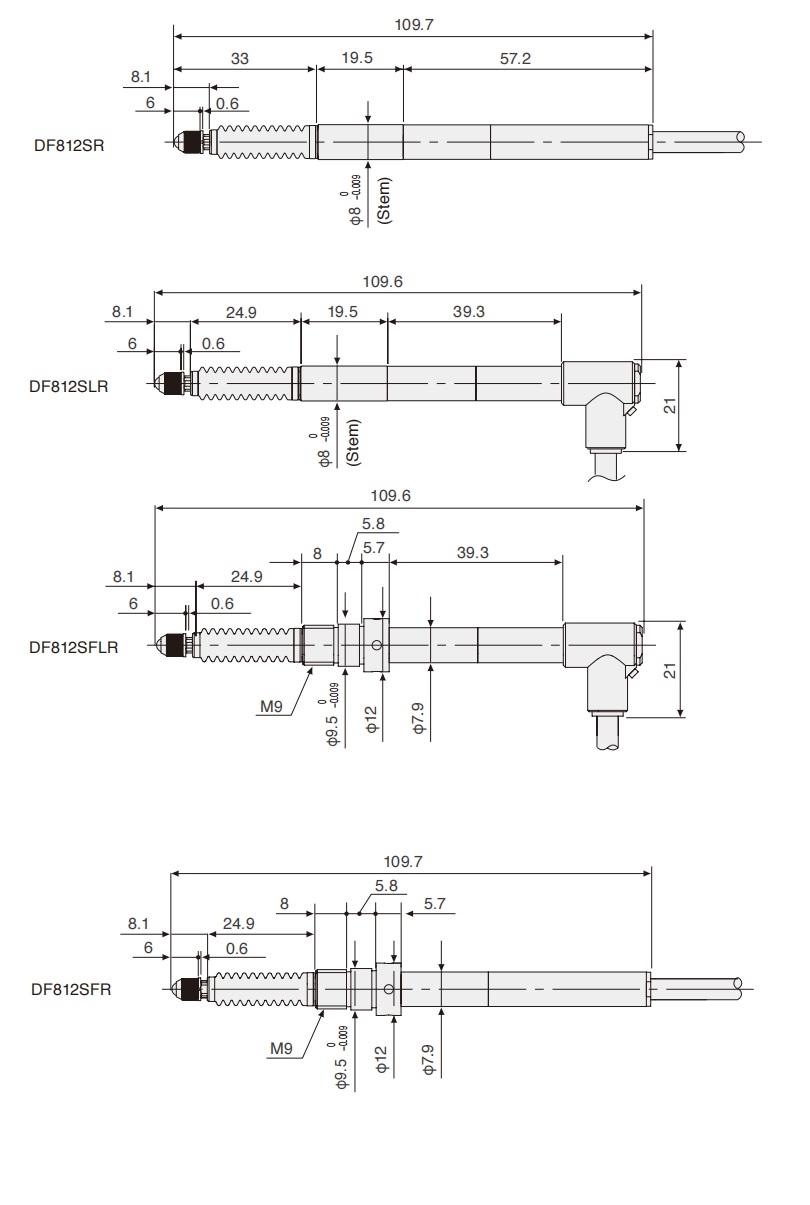

日本Magnescale探規DF812S傳感器產品尺寸：
DF805S/DF812S/DF830S

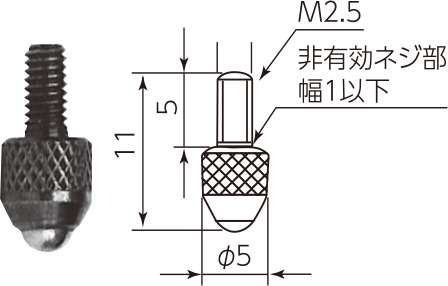

測量?jī)x器

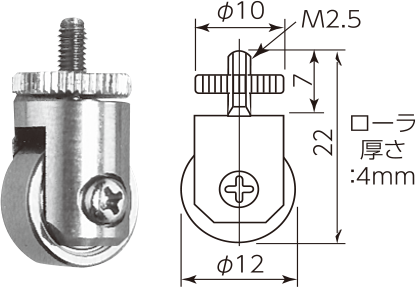

| DZ-100 |  | 滾輪測量?jī)x器 |
| DZ-123 |  | ±3 mm 超鋼測量?jī)x器 |

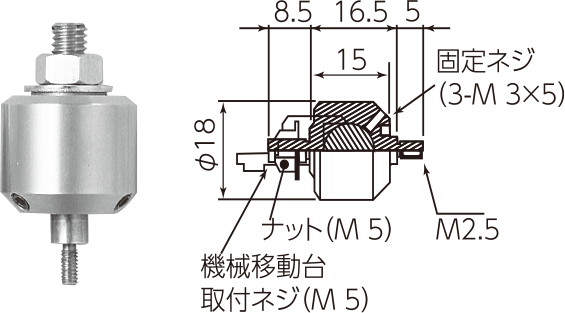

| DZ-191 |  | 耦合測量?jī)x器 |

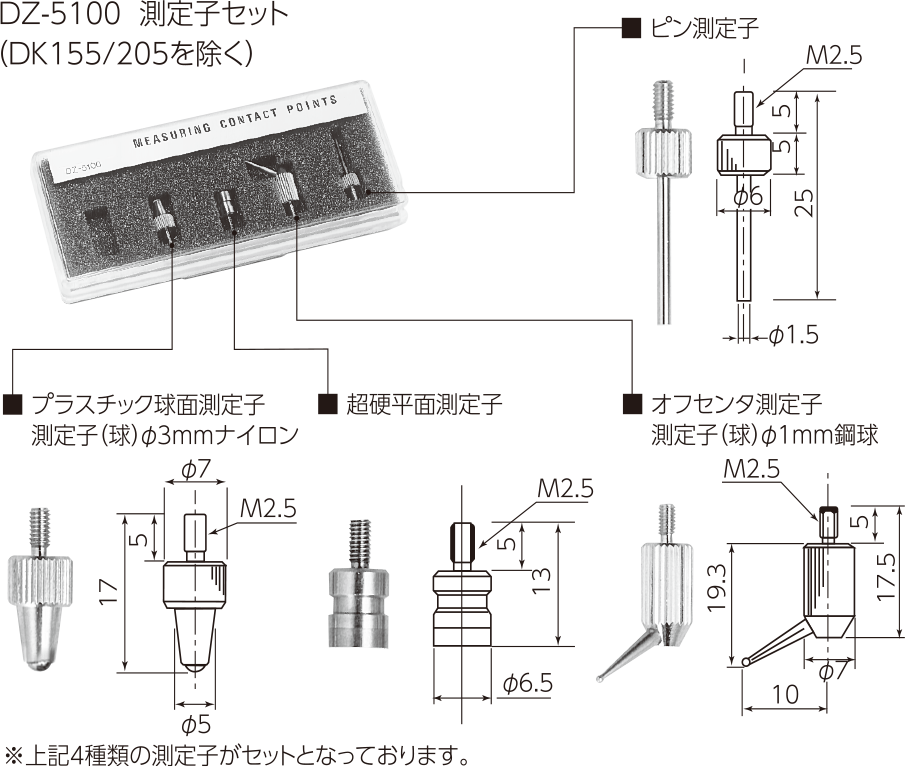

| DZ-5100 |  | 測量頭套件（銷、離中心、超鋼平面、塑料球面） |

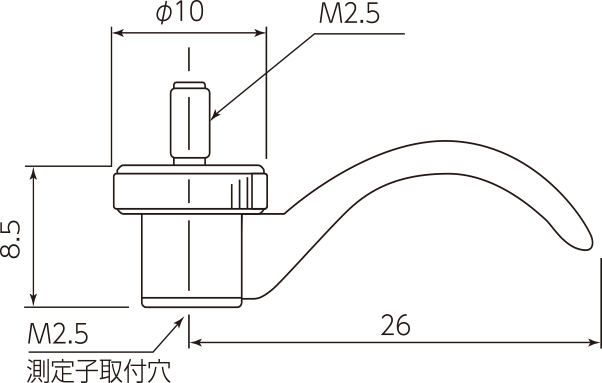

提升桿
| DZ-161 |  | 提升桿（安裝在儀表體和測量頭之間，用于手動滑動） |
儀表支架

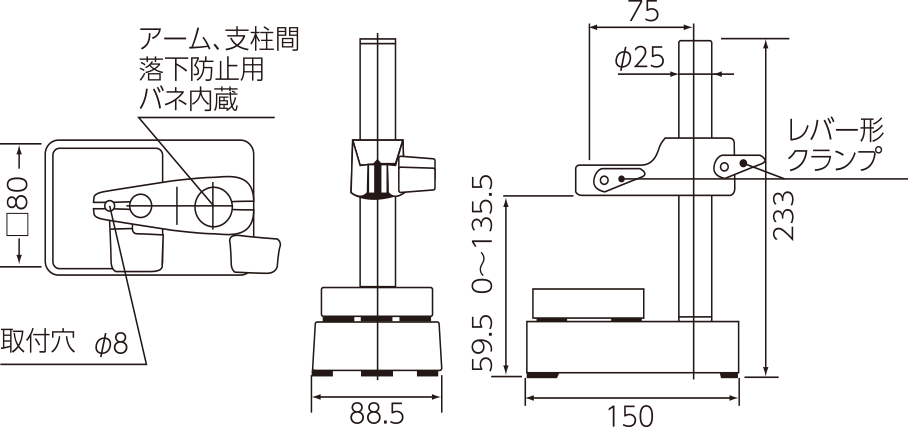

| DZ-521 |  | 安裝孔φ8 儀表用支架 |

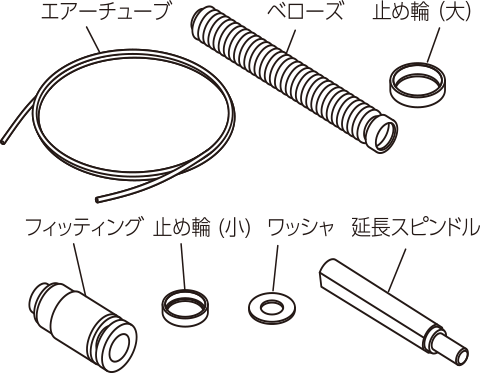

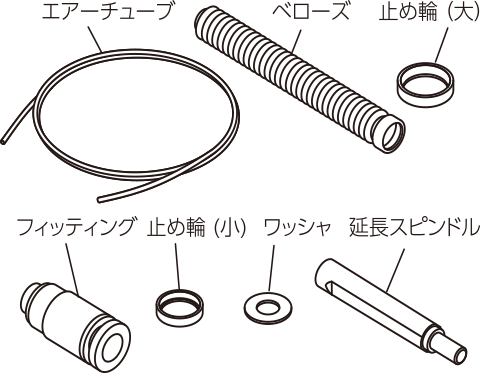

波紋管套裝
| DZ305 |  | 用于 DF805S 系列的波紋管套件 |
| DZ303 |  | 用于 DF812S 系列的波紋管套件 |
| DZ304 |  | 用于 DF812SVR 系列的波紋管套件 |
| DZ830BL |  | 用于 DF830 單反相機的波紋管套件 |
| DZ830BV |  | 用于 DF830SVR 的波紋管套件 |
法蘭適配器

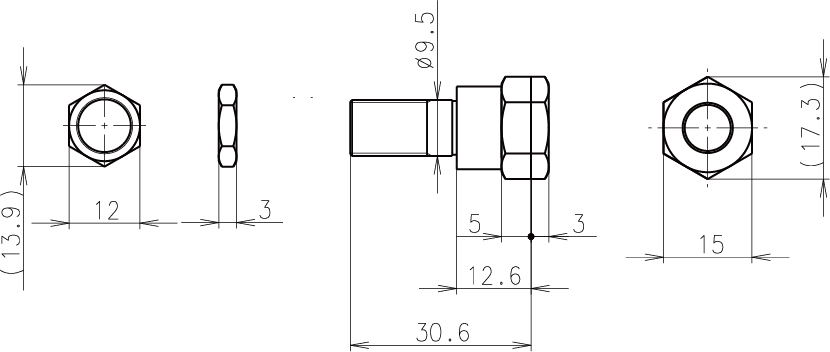

| DZ812F |  | 12 mm 直角和直角型 φ8 儀表法蘭適配器 |
| DZ830F |  | 用于 30 mm φ8 儀表的法蘭適配器 |
輸出電纜
| CE-34-005,02,05,10,15,20 | 用于 DF 系列的 MF10 連接電纜（0.5、2、5、10、15、20 米） | |
